联系我们  |  网站地图  |  English   |  移动版  |  中国科学院 |ARP
站内搜索:
首页 简介 管理部门 科研部门 支撑部门 研究队伍 科研成果 成果转化 研究生教育 党建与创新文化 科普 信息公开 OA系统
科技信息
铂催化剂晶格应变的精准、...
Advanced Functional Mate...
Small:高效的准二维蓝光...
Small:纳米尺度下气泡生...
新方法让水中取锂更高率
无碳绿氢制取,7名本科生...
长纤维高性能锂离子电池研...
美国科学家首次造出双层硼...
铁电新材料或可大幅减少手...
科学家发现地球5500万年前...
麻省理工学院研发出可调谐...
研究人员开发钽致动器和传...
长纤维高性能锂离子电池研...
石墨烯散热涂料
科研人员制备稳定钙钛矿纳...
现在位置:首页>新闻动态>科技信息
中科院电工研究所《Carbon》:简易制备高导电铜/石墨烯复合材料,用于电工材料领域
发布时间: 2021-10-18 13:23 | 【 【打印】【关闭】

  具有高导电性和高强度的铜基材料在能源和电力领域受到强烈需求。但是,无法通过传统手段获得可扩展且简便的铜基材料,同时提高导电性和强度。本文,中国科学院电工研究所高召顺研究员团队在《Carbon》期刊发表名为"In-situ Graphene Enhanced Copper Wire: A Novel

  Electrical Material with Simultaneously High Electrical Conductivity and High Strength"的论文,研究通过真空热压烧结铜粉和无毒、廉价的液体石蜡,在铜中原位生长高质量的石墨烯,很容易实现高导电性和高强度。通过改变铜粉尺寸、液体石蜡含量和烧结工艺参数,对石墨烯进行进一步精细的结构设计和形貌控制,提高了性能。均匀分布的 3D 石墨烯起着至关重要的作用,它作为电子传输通道,通过晶粒细化、位错强化和载荷转移机制强化基体。因此,冷拔铜/石墨烯复合线具有 94.85% IACS 的高导电率和 516 MPa 的高拉伸强度,以及良好的抗软化性。该工作为制备高性能石墨烯增强铜基复合材料提供了一种低成本、高效率的方法,为大规模生产不同形状的高性能铜/石墨烯复合材料开辟了新的途径。



  图1. Cu/Gr复合材料的制备工艺示意图及Cu/Gr-50复合材料在900℃、50 MPa、小于20 μm的Cu粉末烧结1h的微观结构

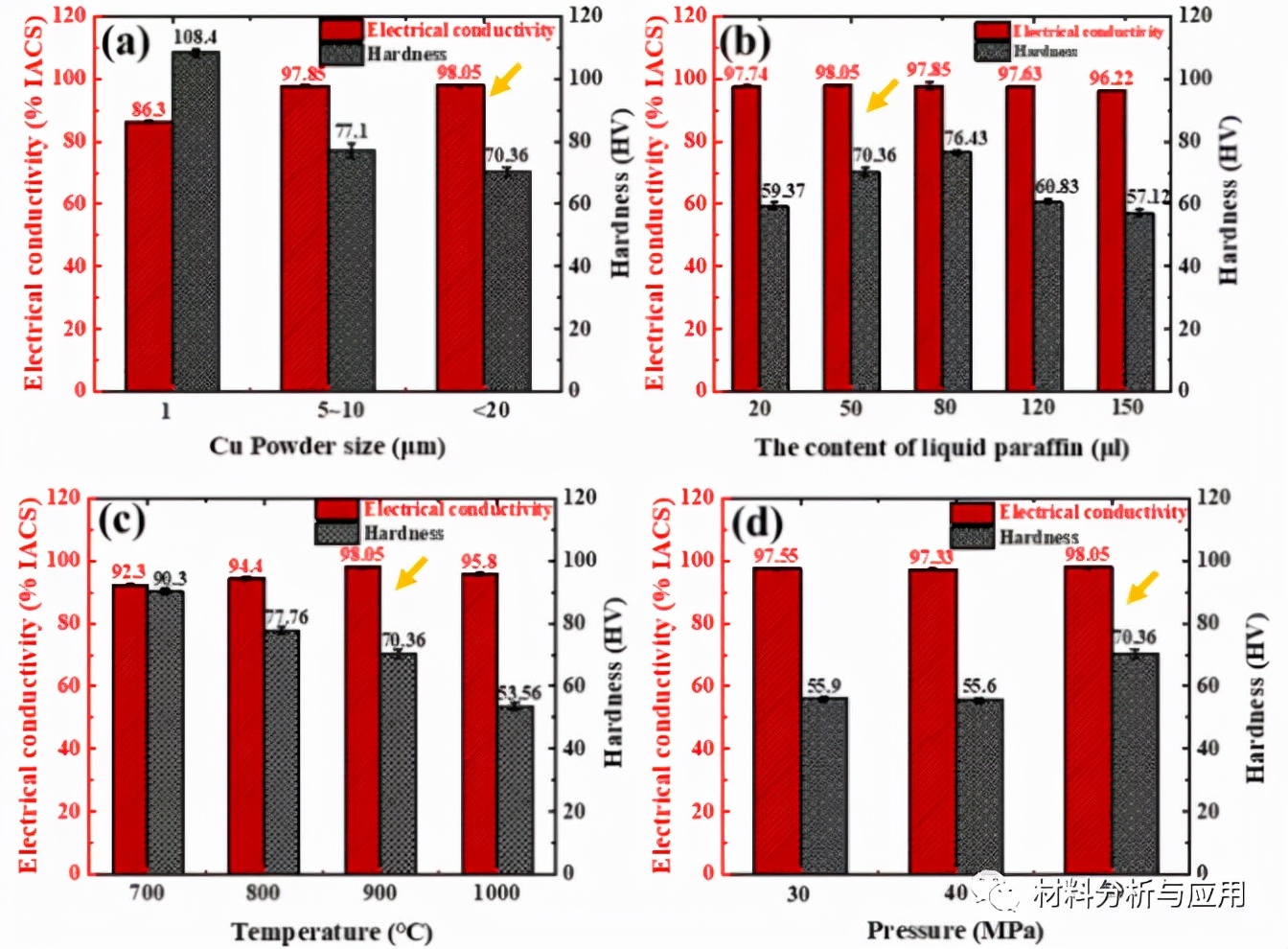

图2. 烧结块状 Cu/Gr 复合材料的电导率和硬度随不同工艺参数的变化




图3. Cu/Gr-50复合材料在不同温度下烧结的显微组织和拉曼光谱


图4. 冷拔Cu/Gr-50线材的TEM图


图5. Cu/石墨的抗拉强度和电导率的比较复合材料用不同的方法



  总之,通过真空热压烧结铜粉和无毒、廉价的液体石蜡,成功制备了新型三维石墨烯增强铜复合材料。这种原位形成策略也可以扩展到石墨烯增强的其他金属基复合材料(铜基合金、镍基合金等)的制备,以用于潜在的结构和功能应用。

  文章来源:石墨烯联盟、新材料网

  文章链接:http://www.xincailiao.com/news/news_detail.aspx?id=603291

  特别声明:本文转载仅仅是出于传播信息的需要,并不意味着代表本网站观点或证实其内容的真实性;如其他媒体、网站或个人从本网站转载使用,须保留本网站注明的“来源”,并自负版权等法律责任;作者如果不希望被转载或者联系转载稿费等事宜,请与我们接洽。

版权所有 中国科学院上海硅酸盐研究所 沪ICP备05005480号-1
长宁园区地址:上海市长宁区定西路1295号 电话:86-21-52412990 传真:86-21-52413903 邮编:200050
嘉定园区地址:上海市嘉定区和硕路585号  电话:86-21-69906002 传真:86-21-69906700 邮编:201899
