联系我们  |  网站地图  |  English   |  移动版  |  中国科学院 |ARP
首页 简介 管理部门 科研部门 支撑部门 研究队伍 科研成果 成果转化 研究生教育 党建与创新文化 科普 信息公开 OA系统
图片新闻
上海硅酸盐所召开中心组(...
上海硅酸盐所在锌空气电池...
上海硅酸盐所在自发凝固成...
上海硅酸盐所召开2022年度...
上海硅酸盐所召开第七届职...
上海硅酸盐所在电致变色研...
上海硅酸盐所召开党史学习...
上海硅酸盐所在智能响应功...
上海硅酸盐所等在表面增强...
上海硅酸盐所发现原子尺寸...
上海硅酸盐所在发展计算电...
上海硅酸盐所提出微氧泵缺...
上海硅酸盐所在超高温陶瓷...
上海硅酸盐所在锂金属电池...
上海硅酸盐所提出“亚稳相...
现在位置:首页>新闻动态>图片新闻
上海硅酸盐所在氮氧化铝(AlON)透明陶瓷领域取得系列进展
发布时间: 2022-04-05 18:58 | 【 【打印】【关闭】

  氮氧化铝(Al(64+x)/3O32-xNx通称AlON)透明陶瓷在可见和中红外波段拥有良好的透过率,且具有高强度、高硬度的显著优点,可应用于红外光学窗口、安防装备、深水潜望镜等领域,还有望用作电子消费品的窗口。自本世纪初以来,中国科学院上海硅酸盐研究所持续致力于AlON透明陶瓷的研究,近年来取得了系列原创性成果。近日,上海硅酸盐所王士维研究员带领的研究团队在 AlON透明陶瓷的粉体合成、微结构调控、致密化机理、光学窗口研制以及应用考核等方面取得系列进展。

  团队发展了高纯度AlON粉体的两步合成技术,提出了流态化合成方法及装置,解决了碳热还原反应波动、产物组分偏差的关键问题,有力保障了透明陶瓷研究所需的高纯AlON粉体。基于此,团队合成了不同N/O比的AlON粉体,并研究了AlON陶瓷性能随组分的变化规律,获得不同特性的系列化AlON透明陶瓷【Ceram. Int. 46 (2020) 16677】。在AlON透明陶瓷微结构调控方面,团队研究了组合烧结助剂对致密化和透明化的作用及其机理,发现通过控制Y2O3添加量,能够在AlON晶粒内形成(111)孪晶界的插层结构,这种孪晶界能够阻止位错的迁移,进而改变裂纹扩展方向,提高了AlON透明陶瓷的力学性能【J. Euro. Ceram. Soc. 38 (2018) 3235】。AlON透明陶瓷光学性能优化方面,团队发现AlON透明陶瓷特有的晶粒内双折射现象,证实了AlON透明陶瓷的致密化是以气相传输主导的烧结机制。基于上述发现,提出了气-固转变的热等静压致密化新机制【J. Euro. Ceram. Soc. 41 (2021) 4327】,研制的AlON透明陶瓷光学质量得到显著提升。

  团队开展了AlON透明陶瓷窗口和头罩样件的研制工作,解决了大尺寸透明陶瓷成型、烧结等关键技术问题,通过了有关抗弹性能和高温红外性能的初步验证试验,为后期应用奠定了基础。

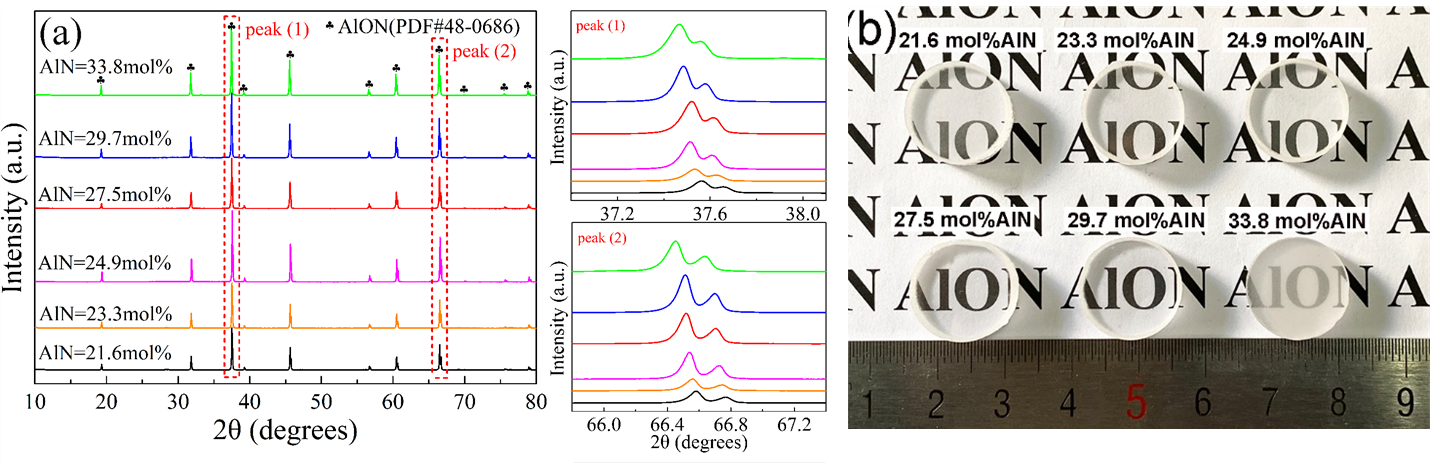

不同N/OAlON(a)XRD图谱及(b)透明陶瓷样品

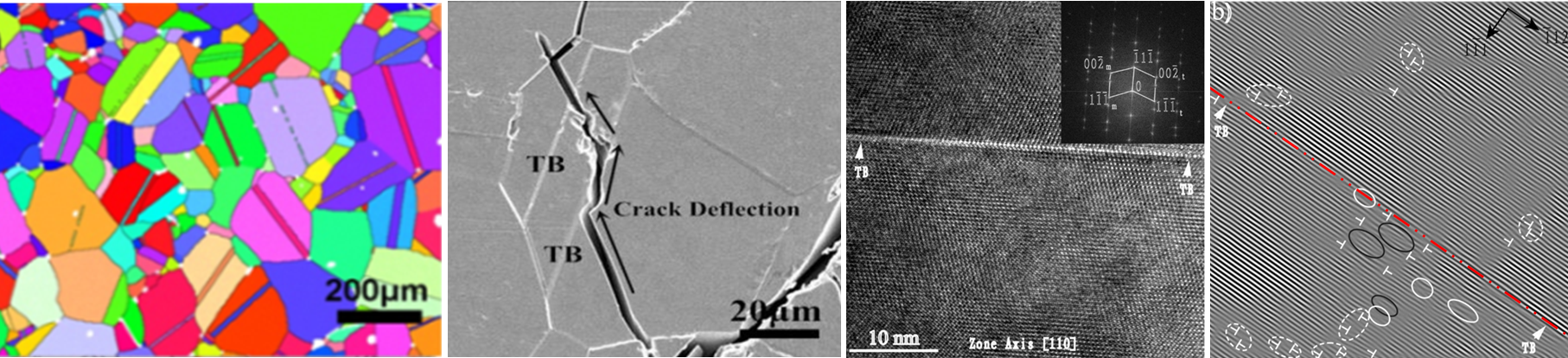

AlON的孪晶界、裂纹扩展及位错迁移

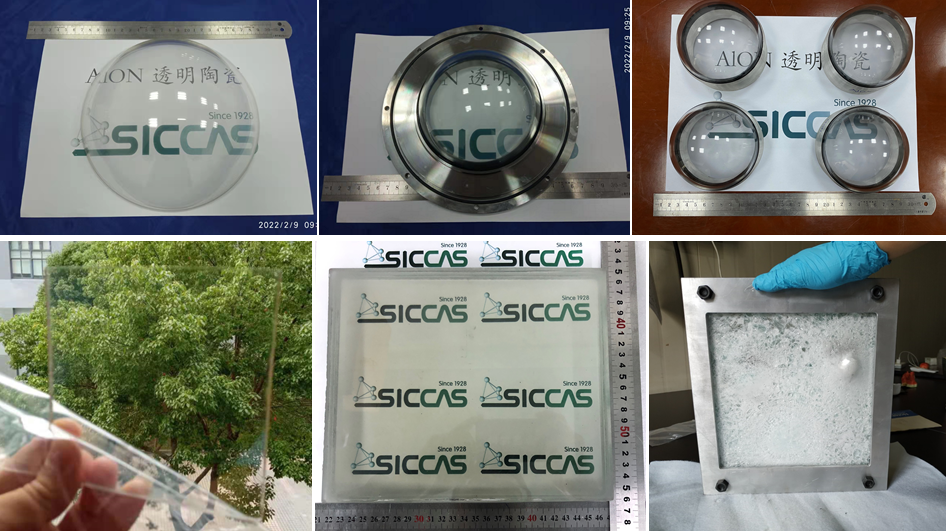

AlON透明陶瓷头罩和安防装备部件

版权所有 中国科学院上海硅酸盐研究所 沪ICP备05005480号-1
长宁园区地址:上海市长宁区定西路1295号 电话:86-21-52412990 传真:86-21-52413903 邮编:200050
嘉定园区地址:上海市嘉定区和硕路585号  电话:86-21-69906002 传真:86-21-69906700 邮编:201899
