上海硅酸盐所在高性能X射线探测闪烁晶体研究中取得系列进展--中国科学院上海硅酸盐研究所

　　闪烁晶体作为辐射探测器的关键核心材料，已广泛应用于高端医学影像、国土安全、高能物理等领域。为满足新一代X射线探测成像对灵敏度和成像质量的要求，研发新型高光输出、高空间分辨、快衰减闪烁材料已成为该领域的前沿研究方向之一。近年来，具有低维分子结构的新型非铅基金属卤化物材料，展现出优异的物理性质（高结构对称性、高稳定性）和发光性能（高荧光量子效率、无自吸收），逐渐受到辐射探测材料领域内学者的关注。

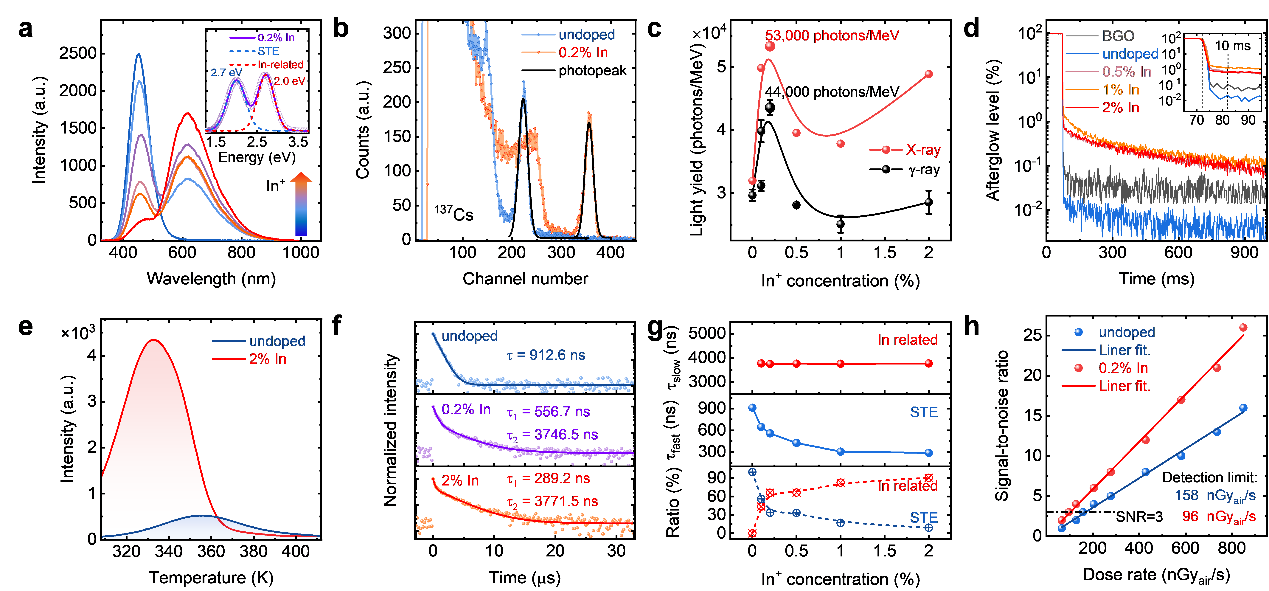

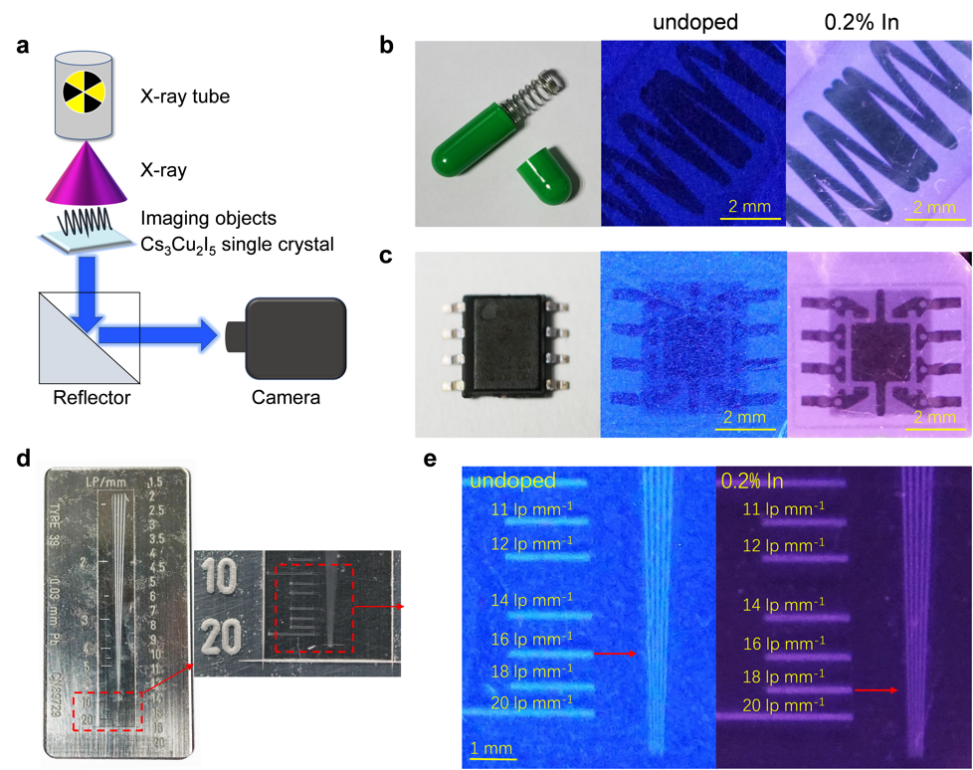

　　近日，中国科学院上海硅酸盐研究所吴云涛研究员课题组与北京工业大学肖家文副研究员课题组合作，在前期研制的零维结构Cs₃Cu₂I₅单晶基础上（Physica Status Solidi RRL 14 (2020) 2000374；Advanced Optical Materials 9 (2021) 2100460），提出In⁺掺杂提升载流子捕获效率，获得了高光输出、高空间分辨X射线探测晶体材料。研究结果表明， In⁺掺杂形成了荧光量子效率达到88.4%的激子束缚态发光中心。进一步优化In⁺掺杂浓度发现，Cs₃Cu₂I₅的稳态光产额可提升1.66倍， X射线检测限优化至96 nGy_air/s（远低于X射线医学诊断所需的5.5 μGy_air/s）。基于In⁺掺杂Cs₃Cu₂I₅单晶的X射线成像空间分辨率可达18 lp/mm，优于已报道的CsI:Tl基平板、全无机钙钛矿纳米晶成像屏和热激活延迟荧光有机闪烁屏的性能。该研究成果以“Highly resolved X-ray imaging enabled by In(I) doped perovskite-like Cs₃Cu₂I₅ single crystal scintillator”为题发表于Advanced Optical Materials (2022) DOI:10.1002/adom.202200304，并申请中国发明专利一项。论文第一作者为上海硅酸盐所与上海大学联合培养的硕士研究生王谦，通讯作者为吴云涛研究员和肖家文副研究员。

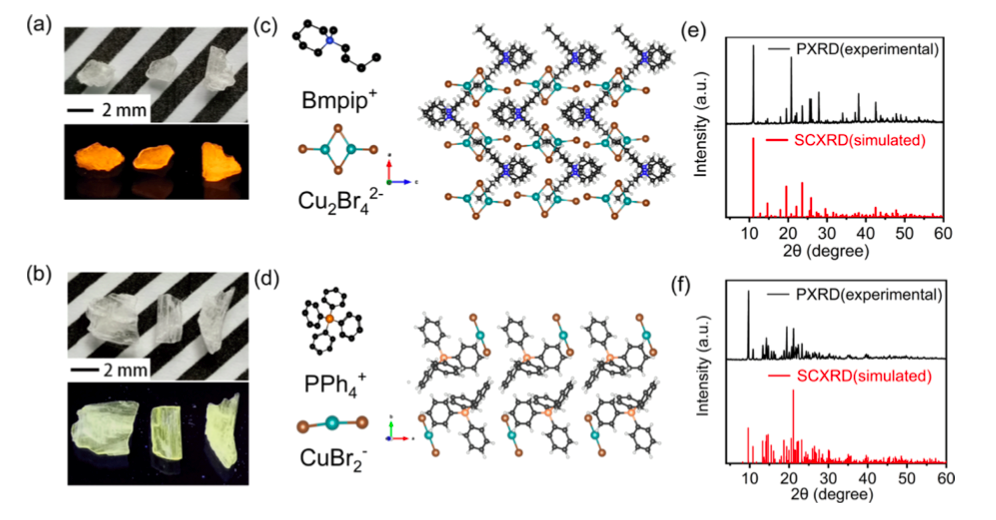

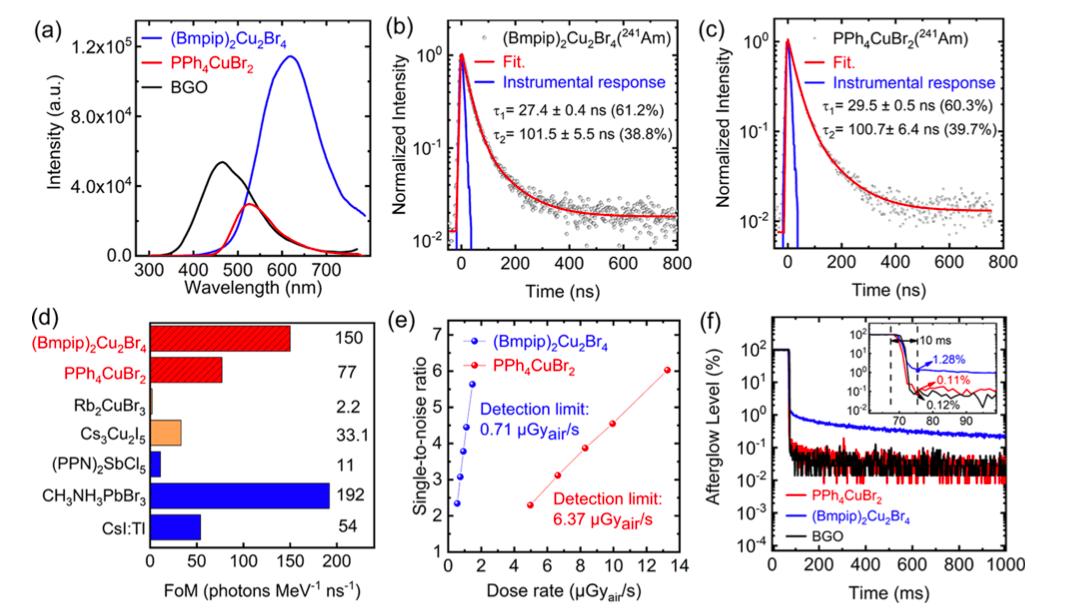

　　此外，上海硅酸盐所吴云涛研究员课题组利用低温溶液法制备出新型零维结构有机铜基卤化物(Bmpip)₂Cu₂Br₄和PPh₄CuBr₂闪烁晶体，在X射线辐照下分别表现出宽带橙色和黄色发光。其中，(Bmpip)₂Cu₂Br₄晶体的发光来源于缺陷束缚激子发光，具有高荧光量子效率（48.2%）和高激子结合能（0.56 eV）特性。该晶体拥有16,000 photons/MeV 的高X射线稳态光产额，56 ns的快闪烁衰减时间，以及710 nGy_air/s的低X射线检测限。基于无毒、高辐照和空气稳定性、快衰减以及良好的X射线检测性能，(Bmpip)₂Cu₂Br₄晶体可被认为是一种有潜力的X射线探测闪烁体。该研究成果以“Lead-free zero-dimensional organic-copper(I) halides as stable and sensitive X-ray scintillators”为题发表于 ACS Applied Materials & Interfaces 14 (2022) 14157-14164，并申请中国发明专利一项。论文第一作者为上海硅酸盐所与上海师范大学联合培养的硕士研究生徐婷婷，通讯作者为吴云涛研究员和李云云助理研究员。

　　相关研究工作得到了国家自然科学基金、上海市探索者计划项目、上海市科委高新技术领域项目的资助和支持。
