联系我们  |  网站地图  |  English   |  移动版  |  中国科学院 |ARP
首页 简介 管理部门 科研部门 支撑部门 研究队伍 科研成果 成果转化 研究生教育 党建与创新文化 科普 信息公开 OA系统
图片新闻
上海硅酸盐所提出微氧泵缺...
上海硅酸盐所在超高温陶瓷...
上海硅酸盐所在锂金属电池...
上海硅酸盐所提出“亚稳相...
上海硅酸盐所在金属有机电...
上海硅酸盐所在纳米催化非...
上海硅酸盐所在金属有机骨...
上海硅酸盐所召开党史学习...
上海硅酸盐所举办2021年度...
上海硅酸盐所在氟基电池研...
上海硅酸盐所多项科研成果...
中国空间站向上海硅酸盐所...
上海硅酸盐所在微生物催化...
上海硅酸盐所召开学习贯彻...
上海硅酸盐所召开党委会专...
现在位置:首页>新闻动态>图片新闻
上海硅酸盐所在发展计算电化学方法与固体电解质预测方面取得系列进展
发布时间: 2021-12-28 13:42 | 【 【打印】【关闭】

  材料多尺度计算和机器学习是新材料设计的重要技术手段,在揭示材料本征特性与宏观性能的内在关系方面具有重要优势。就电池材料而言,电化学性能包含了能量密度、倍率性能、循环性能等多因素。如何通过这些方法实现复杂电池材料性能的有效计算与模拟,对电池材料设计与性能优化至关重要。

  近期,中国科学院上海硅酸盐研究所刘建军研究员团队,从电池材料中电化学反应焓变对可变参数(如电荷转移数、离子迁移反应坐标、副反应焓变等)微分的电化学活性计算模型出发,构建了多尺度方法和机器学习结合的计算电化学方法,并确定了电化学性能计算的边界条件。利用这种计算电化学方法,不仅可以实现电池材料能量密度与倍率性能有效预测,而且通过与机器学习方法结合,可以实现电池循环性能的有效预测。相关工作发表在理论方法与软件开发的专业期刊WIREs Comput. Mol. Sci., e1592 (2021)。

  固体电解质是全固态电池的重要组成,需要满足高离子电导率与电化学稳定性。研究团队利用计算电化学方法,首次发现了一种阳离子与阴离子互为五配位多面体堆积的材料Li3NbO4。与传统晶体结构呈现四配位与六配位不同,这种独特的[LiO5]与[NbO5]五配位结构,不仅拓宽了Li+离子的迁移通道,具有低的离子迁移势垒(0.39V)与高的离子电导率(3.3×10-2S/cm),而且电化学窗口达到了4.38V。相关工作发表在ACS Energy Lett., 6, 3793-3800 (2021)。

  论文第一作者为上海硅酸盐所邱吴劼助理研究员,通讯作者为刘建军研究员。相关研究工作得到了国家自然科学基金重点项目、面上项目、青年基金项目和上海市科委等项目的资助和支持。

  相关链接:

  https://doi.org/10.1002/wcms.1592

  https://doi.org/10.1021/acsenergylett.1c01781

电化学性质计算方法的本质是在多尺度上求解能量对不同变量参数的微分

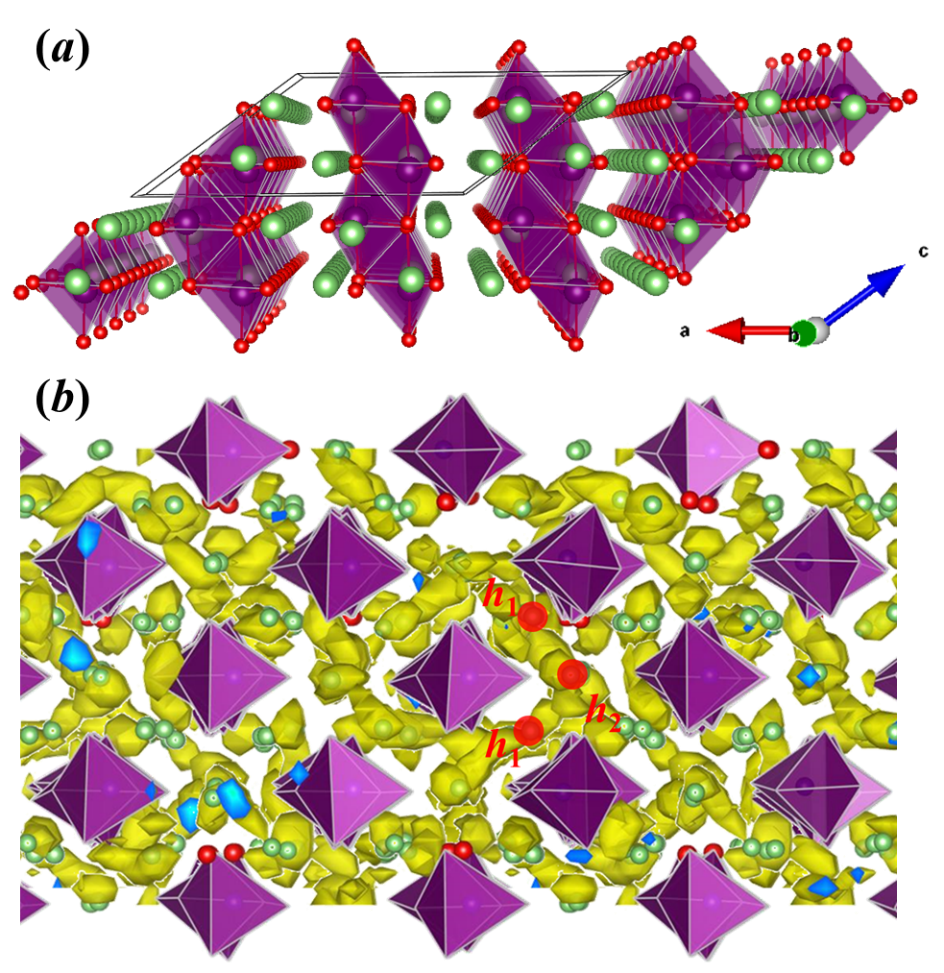

(a)五配位Li3NbO4的晶体结构;(b)锂离子的迁移通道

版权所有 中国科学院上海硅酸盐研究所 沪ICP备05005480号-1
长宁园区地址:上海市长宁区定西路1295号 电话:86-21-52412990 传真:86-21-52413903 邮编:200050
嘉定园区地址:上海市嘉定区和硕路585号  电话:86-21-69906002 传真:86-21-69906700 邮编:201899
